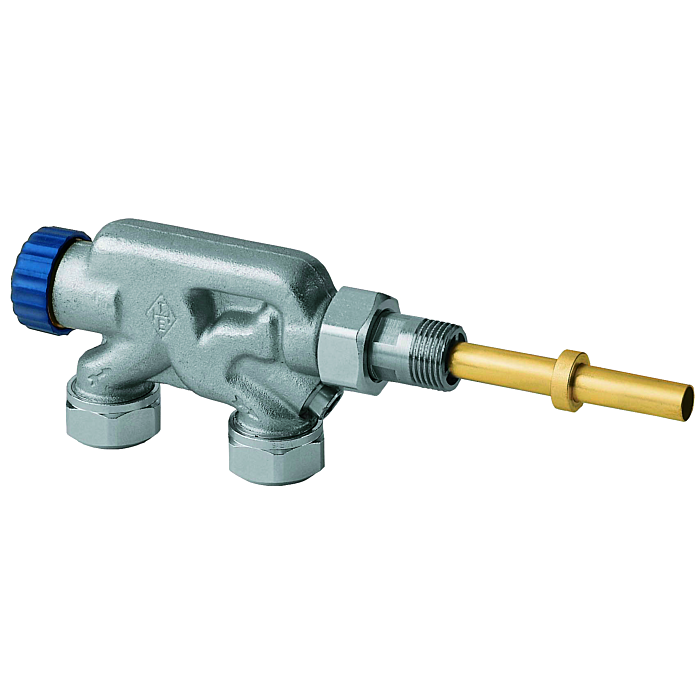

Heimeier Einrohrventilunterteil 3871-02.000 Rotguss vernickelt, mit Bauschutzkappe blau
Bestellartikel
Lieferzeit: 10-28 Werktage
Versandkostenpunkte: 50
Werksnummer: 387102000
Fragen zum Artikel?
+49 241 - 5183260
Mo. - Do. 8.00 bis 18.00 Uhr, Fr. 8.00 bis 15.00 Uhr
Produktdetails
Heimeier Einrohrventilunterteil 3871-02.000
- Einrohrventil aus Rotguss vernickelt mit Tauchrohr für Heizkörper mit seitlichem Einpunktanschluss
- der Mittenabstand der Rohranschlüsse beträgt 58 mm
- die Armatur besteht aus Einrohrventilunterteil
- Tauchrohr (kurze oder lange Ausführung) und Stauscheibe
- Rohrseitiger Anschluss G 3/4
- mit Klemmverschraubung für Kunststoff-
- Kupfer-
- Präzisionsstahl- oder Verbundrohr
- für das Einrohrventilunterteil nur die zugehörigen
- gekennzeichneten Klemmverschraubungen verwenden (Kennzeichnung z. B. 15 THE)
- durch den Spezial-Regulierteller wird ein annähernd gleichbleibender Massenstrom in der Ringleitung gewährleistet
- im Auslegungsfall beträgt der Heizkörperanteil 35 % des Ringmassenstromes
- Vor- und Rücklauf absperrbar
- wodurch der Heizkörper während des Betriebes ohne Entleeren der Anlage abnehmbar ist
- der Bypass bleibt unabhängig von der Absperrung geöffnet
- so dass die Zirkulation der Ringleitung nicht unterbrochen wird
- die Tauchrohre sind je nach Anwendungsfall in 2 verschiedenen Baulängen erhältlich
- das lange Tauchrohr (Einschraublänge 250 mm) ist beim Einbau von DIN-
- Röhren- und Schmalröhren-Radiatoren mit mehr als 10 Gliedern zu verwenden
- sonst das kurze Tauchrohr (Einschraublänge 85 mm)
- die Stauscheibe wird bei beiden Tauchrohren in der Mitte des 1. Gliedes eingebaut
- bei Verwendung von Platten- und Sonderheizkörpern muss ein Zweikammeranschluss mit einer Bohrung von Ø 11 mm vorhanden sein oder der Heizkörperanschluss muss so angebracht sein
- dass das lange Tauchrohr ohne Stauscheibe eingeführt werden kann
- Verteilereinsätze und Trennelemente sowie die Tauchrohrlänge sind nach Einbauanleitung des jeweiligen Heizkörperherstellers einzubauen
- problemlose Demontage des Heizkörpers durch Trennung des Tauchrohres in der Verschraubung
- die am Einrohrventil gekennzeichnete Flussrichtung ist zu beachten
- da der Heizkörper bei verwechseltem Anschluss nicht einwandfrei durchströmt wird
